Toote ülevaade

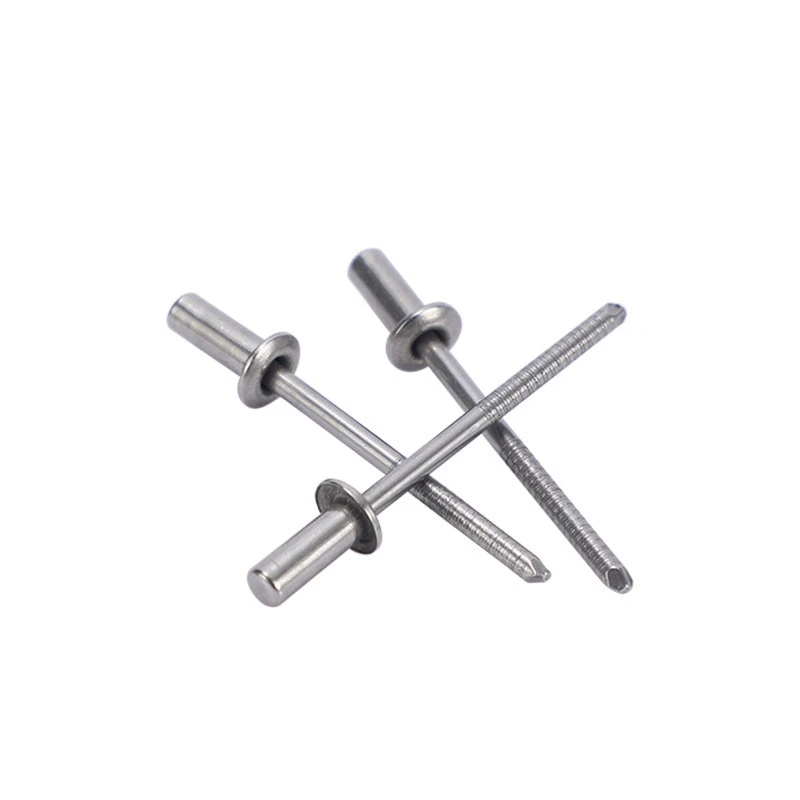

Suletud otsaga rulooneedid on optimeeritud rulookinnituskomponendid, millel on tihendatud otsakonstruktsioon. Pärast neetimist aitab suletud konstruktsioon parandada tihendusjõudlust ja vähendab vedeliku, tolmu ja niiskuse sattumise ohtu ühenduspiirkonda.
Need ühele{0}}küljele paigaldamiseks mõeldud needid võimaldavad operaatoritel kinnitada ilma töödeldava detaili tagumise poole juurde pääsemata. Need sobivad erinevat tüüpi paneelide ja konstruktsioonikomponentide ühendamiseks, kui paigaldusruum on piiratud.
Roostevabast terasest, süsinikterasest või alumiiniumisulamist materjalidest valmistatud suletud otsaga pimeneetid tagavad stabiilse mehaanilise kinnituse, hea vibratsioonikindluse ja ühendustugevuse erinevate tööstuslike rakenduste jaoks.
Toote omadused
- Kinnine{0}}otstruktuur parandab ühenduspunkti tihendamist.
- Ühele{0}}küljele paigaldamine lihtsustab montaažitoiminguid.
- Tagab tugeva ja stabiilse neetimisjõudluse.
- Sobib erinevate metallist ja mittemetallist{0}}materjalide ühendusteks.
- Saadaval erinevates materjalides, suurustes ja pinnatöötlusvõimalustes.
Rakendused
Suletud otsaga pimeneete kasutatakse laialdaselt uutes energiasõidukites, elektrilistes juhtkappides, energiasalvestusseadmetes, raudteetranspordis, arhitektuurilises kaunistuses, kodumasinates, mehaanilistes seadmetes ja lehtmetallide tootmises.
Need sobivad rakendustele, mis nõuavad nii usaldusväärset kinnitustugevust kui ka paremat kaitset välise saastumise eest.
Tootmise eelised
Ettevõte omab pikaajalist kogemust kinnitusdetailide valmistamisel ning tegutseb terviklike tootmisseadmete ja kvaliteedijuhtimissüsteemidega.
Vastavalt kliendi nõudmistele saab ettevõte pakkuda erineva suuruse, materjali ja konstruktsiooniga neettooteid. OEM-i, ODM-i ja joonistel põhinevat kohandatud tootmist toetatakse erinevate tööstuslike kinnitusnõuete täitmiseks.
Toote parameetrid
|
Parameeter |
Kirjeldus |
|
Toote nimi |
Suletud otsaga pimeneedid |
|
Materjal |
Roostevaba teras, süsinikteras, alumiinium |
|
Needipea tüüp |
Suletud ots |
|
Diameetri vahemik |
Saadaval mitu spetsifikatsiooni |
|
Neetimisvahemik |
Kohandatav |
|
Pinnatöötlus |
Tsingimine, poleerimine jne. |
|
Paigaldusmeetod |
Pimeneetimine |
|
Kohandatud teenus |
OEM/ODM toetatud |
Kuum tags: suletud otsaga pimeneedid, Hiina suletud otsaga pimeneetide tootjad, tarnijad, tehas
GB/T 12615.1
Alumiiniumist/terasest suletud{0}}otsa kuplipeaga pimeneedid
| Pea Dia. D +0.08 -0.15 |
Pea pikk. L +1/0 |
Käepide | Pea Dia. d1 |
Pea Thk. K | Puurida Dia. φ | P min |
Shank Dia. Max | Lõikamine N min |
Tõmbetugevus N min |
| 3.2 | 6.5 | 0.5-2.0 | 5.8-6.7 | 1.3 | 3.3-3.4 | 25 | 2.00 | 1070 | 1248 |
| 8.0 | 2.0-3.5 | ||||||||
| 9.5 | 3.5-5.0 | ||||||||
| 11.0 | 5.0-6.5 | ||||||||
| 12.5 | 6.5-8.0 | ||||||||
| 4.0 | 8.0 | 0.5-3.5 | 6.9-8.4 | 1.7 | 4.1-4.2 | 27 | 2.45 | 1560 | 2140 |
| 9.5 | 3.5-5.0 | ||||||||
| 11.5 | 5.0-6.5 | ||||||||
| 12.5 | 6.5-8.0 | ||||||||
| 15.0 | 8.0-10.5 | ||||||||
| 4.8 | 8.0 | 1.0-3.0 | 8.3-10.1 | 2.0 | 4.9-5.0 | 27 | 2.95 | 2228 | 3075 |
| 9.5 | 3.0-5.0 | ||||||||
| 11.0 | 5.0-6.5 | ||||||||
| 13.0 | 6.5-8.0 | ||||||||
| 14.5 | 8.0-9.5 | ||||||||
| 16.0 | 9.5-11.0 | ||||||||
| 18.0 | 11.0-13.0 | ||||||||
| 21.0 | 13.0-16.0 | ||||||||
| 25.0 | 16.0-20.0 | ||||||||
| 6.4 | 12.5 | 1.5-6.0 | 11.6-13.4 | 2.7 | 6.5-6.6 | 27 | 3.90 | 4000 | 4900 |
| 16.0 | 6.0-8.5 | ||||||||
| 18.0 | 8.5-10.5 | ||||||||
| 20.0 | 10.5-12.5 | ||||||||
| 25.0 | 12.5-17.5 |
GB/T 12615.4
Kõik roostevabast terasest suletud{0}}otsaga rulooneedid
| Pea Dia. D +0.08 -0.15 |
Pea pikk. L +1/0 |
Käepide | Pea Dia. d1 |
Pea Thk. K | Puurida Dia. φ | P min |
Shank Dia. Max | Lõikamine N min |
Tõmbetugevus N min |
| 3.2 | 6.0 | 0.5-1.5 | 5.8-6.7 | 1.3 | 3.3-3.4 | 25 | 2.15 | 2000 | 2200 |
| 8.0 | 1.5-3.0 | ||||||||
| 9.5 | 3.0-4.5 | ||||||||
| 12.0 | 5.0-6.5 | ||||||||
| 14.0 | 6.5-8.0 | ||||||||
| 4.0 | 6.0 | 0.5-1.5 | 6.9-8.4 | 1.7 | 4.1-4.2 | 27 | 2.75 | 3000 | 3500 |
| 8.0 | 1.5-3.0 | ||||||||
| 9.5 | 3.0-5.0 | ||||||||
| 12.0 | 5.0-6.5 | ||||||||
| 14.0 | 6.5-8.0 | ||||||||
| 16.0 | 8.0-11.0 | ||||||||
| 4.8 | 8.0 | 0.5-3.0 | 8.3-10.1 | 2.0 | 4.9-5.0 | 27 | 3.20 | 4000 | 4400 |
| 9.5 | 3.0-5.0 | ||||||||
| 12.0 | 5.0-6.5 | ||||||||
| 14.0 | 5.0-7.5 | ||||||||
| 16.0 | 6.5-9.0 | ||||||||
| 18.0 | 8.0-10.5 | ||||||||
| 20.0 | 9.0-12.0 | ||||||||
| 6.4 | 12.0 | 1.5-6.5 | 11.6-13.4 | 2.7 | 6.5-6.6 | 27 | 3.90 | 6000 | 8000 |
| 16.0 | 6.5-8.0 | ||||||||
| 18.0 | 8.0-10.0 | ||||||||
| 20.0 | 8.0-12.0 | ||||||||
| 25.0 | 12.0-17.0 |
