Toote ülevaade

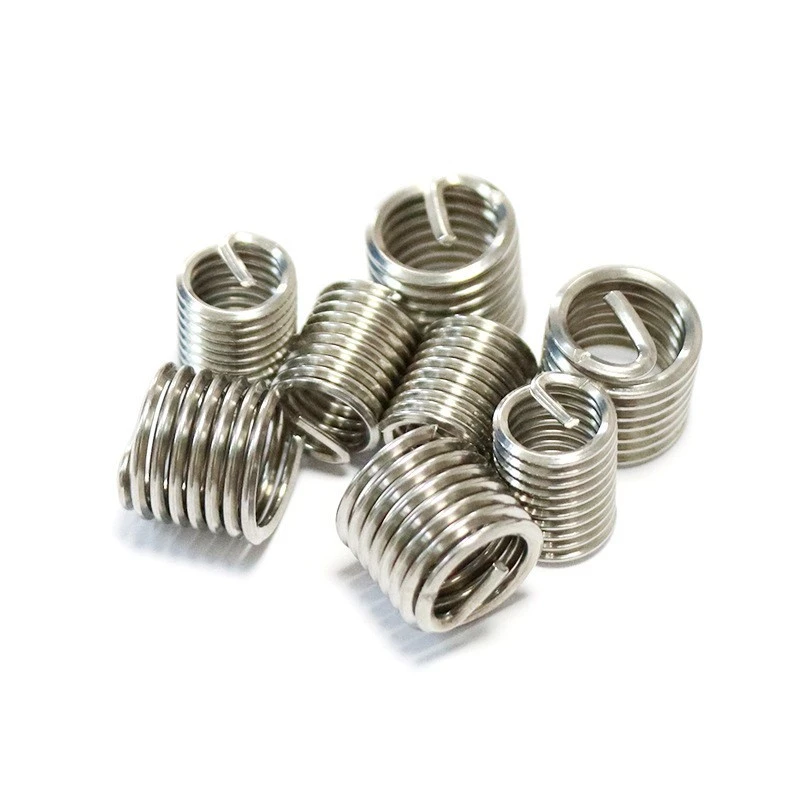

Traadikeerme sisetükid on täppiskeerme tugevduskomponendid, mis on valmistatud kõrgtugevast roostevabast terastraadist{0}}külmvaltsimise ja vormimise teel. Pärast keermestatud avasse paigaldamist loovad need ülitäpse-sisekeere, mis vastab rahvusvahelistele standarditele.
Need sisetükid parandavad tõhusalt niidi tugevust, optimeerivad koormuse jaotust alusmaterjali sees ning vähendavad niidi kulumist või eemaldamise probleeme. Need sobivad eriti hästi pehmemate materjalide, nagu alumiiniumisulamid, magneesiumsulamid, vasesulamid, malm ja insenerplastid, keerme tugevdamiseks ja parandamiseks.
Oma elastse struktuuriga loovad traatkeermega sisestused pärast paigaldamist ühtlase radiaalse lukustusjõu, mis aitab saavutada tasakaalustatud koormuse jaotust ja parandab ühenduse usaldusväärsust. Need sobivad rakendusteks, mis nõuavad korduvat kokkupanekut ja lahtivõtmist või pikaajalist vibratsioonikindlust.
Toote omadused
- Pakub suure täpsusega{0}}sisekeere, et parandada montaaži täpsust ja ühenduse usaldusväärsust.
- Parandab pehmete materjalide keermete{0}}kandevõimet.
- Pakub suurepärast kulumiskindlust, korrosioonikindlust ja temperatuurikindlust.
- Vähendab keerme kahjustamise ohtu ja lihtsustab hooldust.
- Saadaval metriliste, ühtsete ja erinevate kohandatud spetsifikatsioonidena.
Rakendused
Traadikeermega sisestusi kasutatakse laialdaselt uutes energiasõidukites, energiasalvestussüsteemides, kosmoseseadmetes, raudteetransiidis, meditsiiniseadmetes, automaatikaseadmetes, elektroonikaseadmetes, mehaanilises tootmises ja täppisinstrumentides.
Neid kasutatakse tavaliselt keerme tugevdamiseks, kahjustatud keerme parandamiseks ja keermestatud ühenduslahendusteks suure jõudlusega{0}}tööstuslike komponentide puhul.
Tootmise eelised
Omades laialdasi kogemusi täppiskinnituskomponentide valmistamisel, on ettevõte loonud tervikliku tootmis- ja kvaliteedikontrollisüsteemi. Tooted on valmistatud kvaliteetsest-roostevabast terasest ja süsinikterasest materjalidest ning protsesside range juhtimisega.
Ettevõte toetab OEM-i, ODM-i ja kohandatud tootmist kliendi jooniste või näidiste põhjal. Vastavalt erinevatele rakendusnõuetele saab pakkuda kohandatud lahendusi, sealhulgas spetsifikatsioone, materjale ja pinnatöötlusi.
Toote parameetrid
|
Parameeter |
Kirjeldus |
|
Toote nimi |
Traadikeermega vahetükid |
|
Materjal |
Roostevaba teras (kohandatud) |
|
Keerme suurus |
M2–M30 (kohandatav) |
|
Keerme tüüp |
Meetriline, ühtne, keiserlik |
|
Paigaldusmeetod |
Spetsiaalsed paigaldustööriistad |
|
Pinnatöötlus |
Naturaalne viimistlus (kohandatav) |
|
Kohaldatavad materjalid |
Alumiiniumisulam, magneesiumisulam, malm, vasesulam jne. |
|
Kohandatud teenus |
OEM/ODM, jooniste ja näidiste kohandamine |
Kuum tags: traatkeerme lisad, Hiina traatkeerme lisade tootjad, tarnijad, tehas
Meetrilise jämekeerme seeria traatkeerme lisad - spetsifikatsiooni andmeleht |
|||||||||||||
| Keerme sisestuse suurus D-P |
Nimipikkus L | Rullide arv W |
Välisläbimõõt (vaba olek) DZ | Soovitatav kraanipuuri läbimõõt φ |
Keerme sisestuse suurus D-P |
Nimipikkus L | Rullide arv W |
Välisläbimõõt (vaba olek) DZ | Soovitatav kraanipuuri läbimõõt φ |
||||
| X D | mm | min | max | X D | mm | min | max | ||||||
| 2-0.4 | 1D | 2.0 | 3.2 | 2.53 | 2.70 | 2.1 | 14-2.0 | 1D | 14.0 | 5.4 | 16.87 | 17.87 | 14.5 |
| 1.5D | 3.0 | 5.3 | 1.5D | 21.0 | 8.7 | ||||||||
| 2D | 4.0 | 7.6 | 2D | 28.0 | 11.9 | ||||||||
| 2.5D | 5.0 | 9.5 | 2.5D | 35.0 | 15.2 | ||||||||
| 3D | 6.0 | 11.6 | 3D | 42.0 | 18.5 | ||||||||
| 2.5-0.45 | 1D | 2.5 | 3.6 | 3.20 | 3.70 | 2.6 | 16-2.0 | 1D | 16.0 | 6.3 | 18.87 | 19.90 | 16.5 |
| 1.5D | 3.8 | 5.9 | 1.5D | 24.0 | 10.0 | ||||||||
| 2D | 5.0 | 8.2 | 2D | 32.0 | 13.07 | ||||||||
| 2.5D | 6.3 | 10.5 | 2.5D | 40.0 | 17.8 | ||||||||
| 3D | 7.5 | 12.8 | 3D | 48.0 | 21.0 | ||||||||
| 3-0.5 | 1D | 3.0 | 4.2 | 3.80 | 4.35 | 3.1 | 18-2.5 | 1D | 18.0 | 5.6 | 21.40 | 22.00 | 18.6 |
| 1.5D | 4.5 | 6.8 | 1.5D | 27.0 | 9.0 | ||||||||
| 2D | 6.0 | 9.4 | 2D | 36.0 | 12.3 | ||||||||
| 2.5D | 7.5 | 12.0 | 2.5D | 45.0 | 15.7 | ||||||||
| 3D | 9.0 | 14.6 | 3D | 54.0 | 19.0 | ||||||||
| 4-0.7 | 1D | 4.0 | 4.0 | 5.05 | 5.60 | 4.2 | 20-2.5 | 1D | 20.0 | 8.40 | 23.46 | 24.40 | 20.6 |
| 1.5D | 6.0 | 6.6 | 1.5D | 30.0 | 10.00 | ||||||||
| 2D | 8.0 | 9.1 | 2D | 40.0 | 13.80 | ||||||||
| 2.5D | 10.0 | 11.7 | 2.5D | 50.0 | 17.50 | ||||||||
| 3D | 12.0 | 14.3 | 3D | 60.0 | 21.20 | ||||||||
| 5-0.8 | 1D | 5.0 | 4.4 | 6.25 | 6.80 | 5.2 | 22-2.5 | 1D | 22.0 | 6.90 | 25.61 | 26.90 | 22.6 |
| 1.5D | 7.5 | 7.1 | 1.5D | 33.0 | 11.00 | ||||||||
| 2D | 10.0 | 9.9 | 2D | 44.0 | 15.00 | ||||||||
| 2.5D | 12.5 | 12.6 | 2.5D | 55.0 | 19.00 | ||||||||
| 3D | 15.0 | 15.3 | 3D | 66.0 | 22.90 | ||||||||
| 6-1.0 | 1D | 6.0 | 4.3 | 7.58 | 7.95 | 6.3 | 24-3.0 | 1D | 24.0 | 6.30 | 28.15 | 29.10 | 24.8 |
| 1.5D | 9.0 | 6.9 | 1.5D | 36.0 | 10.00 | ||||||||
| 2D | 12.0 | 9.6 | 2D | 48.0 | 13.70 | ||||||||
| 2.5D | 15.0 | 12.2 | 2.5D | 60.0 | 17.40 | ||||||||
| 3D | 18.0 | 14.9 | 3D | 72.0 | 21.10 | ||||||||
| 8-1.25 | 1D | 8.0 | 4.8 | 9.85 | 10.35 | 8.3 | 27-3.0 | 1D | 27.0 | 7.20 | 32.30 | 32.70 | 27.8 |
| 1.5D | 12.0 | 7.7 | 1.5D | 40.5 | 11.20 | ||||||||
| 2D | 16.0 | 10.6 | 2D | 54.0 | 15.40 | ||||||||
| 2.5D | 20.0 | 13.5 | 2.5D | 67.5 | 19.50 | ||||||||
| 3D | 24.0 | 16.4 | 3D | 81.0 | 23.60 | ||||||||
| 10-1.5 | 1D | 10.0 | 5.0 | 12.10 | 12.80 | 10.4 | 30-3.5 | 1D | 30.0 | 7.80 | 35.20 | 35.70 | 30.9 |
| 1.5D | 15.0 | 8.1 | 1.5D | 45.0 | 11.40 | ||||||||
| 2D | 20.0 | 11.2 | 2D | 60.0 | 15.00 | ||||||||
| 2.5D | 25.0 | 14.2 | 2.5D | 75.0 | 18.60 | ||||||||
| 3D | 30.0 | 17.3 | 3D | 90.0 | 22.20 | ||||||||
| 12-1.75 | 1D | 12.0 | 5.3 | 14.50 | 15.00 | 12.4 | 33-3.5 | 1D | 33.0 | 7.80 | 38.30 | 38.80 | 33.9 |
| 1.5D | 18.0 | 8.4 | 1.5D | 49.5 | 12.20 | ||||||||
| 2D | 24.0 | 11.6 | 2D | 66.0 | 15.60 | ||||||||
| 2.5D | 30.0 | 14.8 | 2.5D | 82.5 | 19.00 | ||||||||
| 3D | 36.0 | 18.0 | 3D | 99.0 | 22.40 | ||||||||
